对多孔介质进行建模是众多行业的刚性需求。COMSOL Multiphysics软件中的多孔介质流模块可以定量研究多孔介质中的质量、动量和能量传递。该模块适用于燃料电池、纸浆和纸张干燥、食品生产及过滤等行业及领域。

多孔介质流仿真

在许多工程领域，例如化学工程、土木工程和核工程中，模拟多孔介质中的质量、动量和能量流是很常见的。多孔介质流模块包含一套完整的物理场接口，可以帮助工程师和科学家模拟多孔介质中不同类型的物理过程。

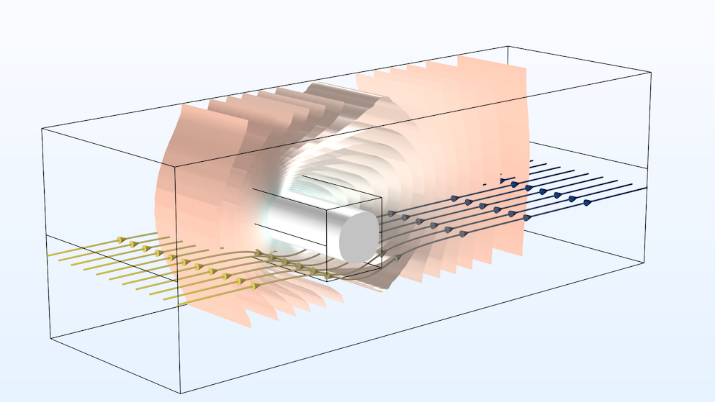

使用多孔介质流模块模拟的冷冻夹杂物。

多孔介质流模块允许采矿、生物医学和食品工业等许多不同行业的工程师在友好的建模环境中分析和优化其工作流程。例如，多孔介质中的多相之间的输运现象可以通过一个完整的多物理场方法进行建模。借助多孔介质流模块的多物理场功能，我们可以计算：

· 多孔介质中的非等温流动

· 多组分体系的有效传递属性

· 多孔弹性

· 水分和化学物质的运输

下面，我们详细了解其中的一些应用领域……

多孔介质中的多相传递

多孔介质流模块包括可用于模拟多孔介质中多相流动的工具，其中相个数可以是两个或任意数量的流动相。我们可以指定多孔介质的属性（例如相之间的相对渗透率和毛细压强）模拟多孔介质中的芯吸、水分输运或其他输运现象。

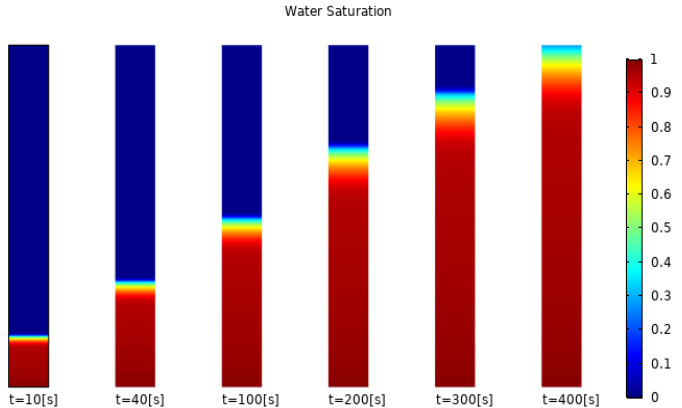

纸条芯吸模型（一种多孔介质）的模拟结果。

当干燥的纸条与流体接触时，由于毛细管力，纸条将吸收流体，吸收过程将一直持续到重力与毛细压力平衡为止。在此示例中，水和空气两相通过达西定律 和多孔介质相传递接口的耦合而相互作用。

多孔介质中的非达西流

在之前的文章中，我们讨论了可用于模拟饱和及变饱和多孔介质中的流动的物理场接口，包括达西定律 和 Brinkman 方程 接口。达西定律适用于孔隙中间速度较低的场景，即雷诺数低于100。对于较高的速度和雷诺数，可以在动量方程中添加额外的非线性修正。多孔介质流模块可以模拟非达西流体，其中流体的速度场与压力梯度存在非线性关系。

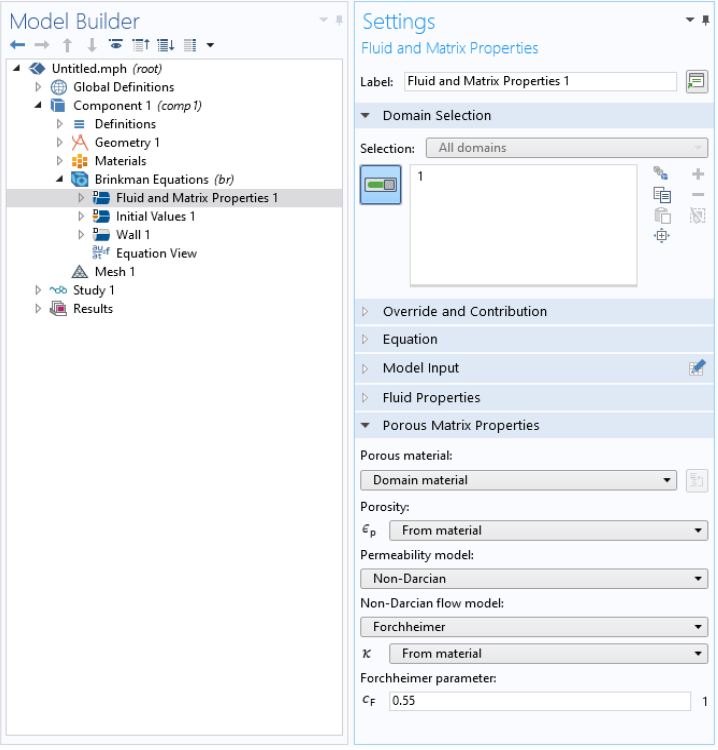

可用于模拟多孔介质中非达西流的选项包括达西定律和多孔介质多相流接口Forchheimer，Ergun，Burke-Plummer 和 Klinkenberg 模型和布林克曼方程的Forchheimer 和 Ergun 模型。

多孔介质传热的局部热平衡和非平衡

多孔介质中的热传递可能包含传导、对流和弥散等效应，并且必须考虑固相和液相的不同的热属性。借助多孔介质流模块，可以使用两种建模方法来模拟多孔结构中的传热：

1. 局部热平衡（LTE），其中固体基体和液相的温度处于局部平衡状态。

2. 局部热非平衡（LTNE）为固相和液相定义了不同的能量方程，因此考虑流-固界面的温差导致的传热效应。

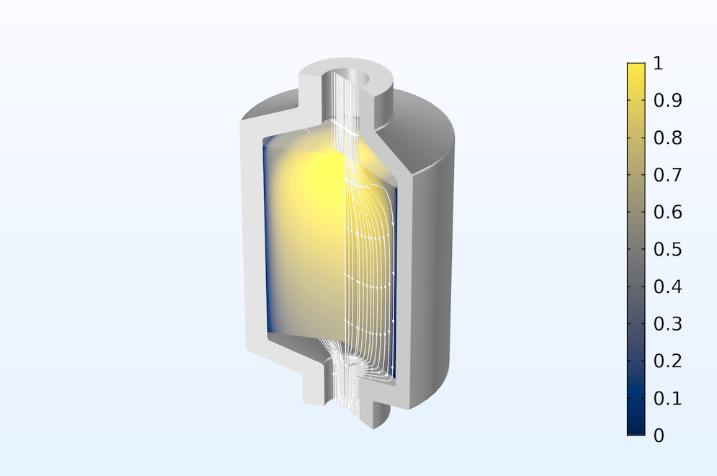

包含相变效应和局部热非平衡的填充床潜热存储模型。

多孔介质中的裂隙流动

如化学、土木和核工程师等会遇到模拟断裂多孔介质中的质量、动量和能量传递现象。多孔介质流模块包括用于模拟几何模型内部边界上压力、温度和化学物质传递的物理场接口。使用这些接口可以近似模拟实际裂隙，同时也可以避免对具有厚度的裂隙进行网格划分以及由此产生的计算资源消耗。

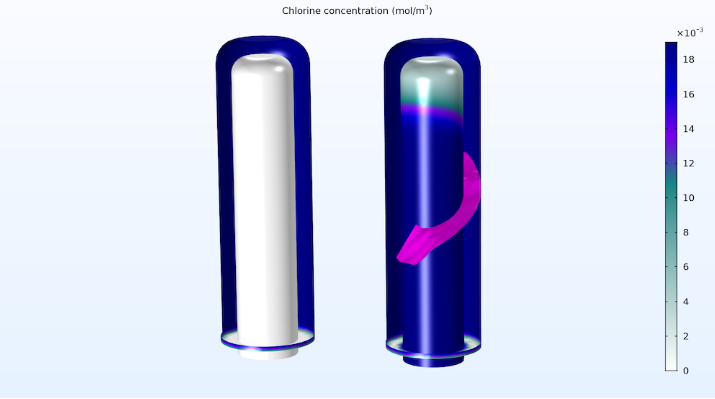

活性炭芯陶瓷滤水器模型的模拟结果。

陶瓷滤水器通常用于去除饮用水中的化学物质和颗粒。陶瓷芯中的小孔可以去除大颗粒和细菌，活性炭可以去除重金属和氯。如果陶瓷芯中存在裂隙，可能会导致饮用水中残留污染物。

多孔介质的相变

多孔介质流模块还包括一个专用于模拟多孔介质中相变的接口。典型的相变现象包括冰融化成水或建筑材料中蒸汽的蒸发和冷凝。
