在之前文章中，我们探讨了如何在研究节点下设置一系列程序化操作，用于求解模型、将模型保存到文件以及将数据导出到文件。这篇文章，我们将在此基础上展示在 COMSOL Multiphysics® 软件中求解模型后如何自动导出完整的图像序列。

示例：微混合器模型

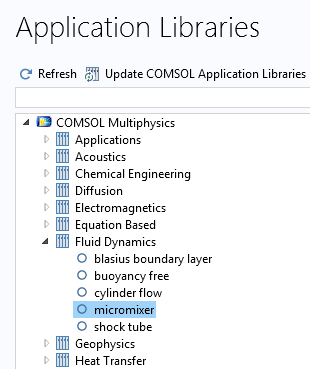

为了展示这个功能，我们先从案例库中加载微混合器教程模型。该模型位于文件夹 COMSOL Multiphysics > 流体动力学中，演示了层流静态混合器中的流体流动和质量传输。

该模型使用层流接口模拟流体流动，然后将流体流动仿真结果作为输入，演示了如何使用稀物质传递接口计算混合效率。这些物质将根据流体速度向下游输送。

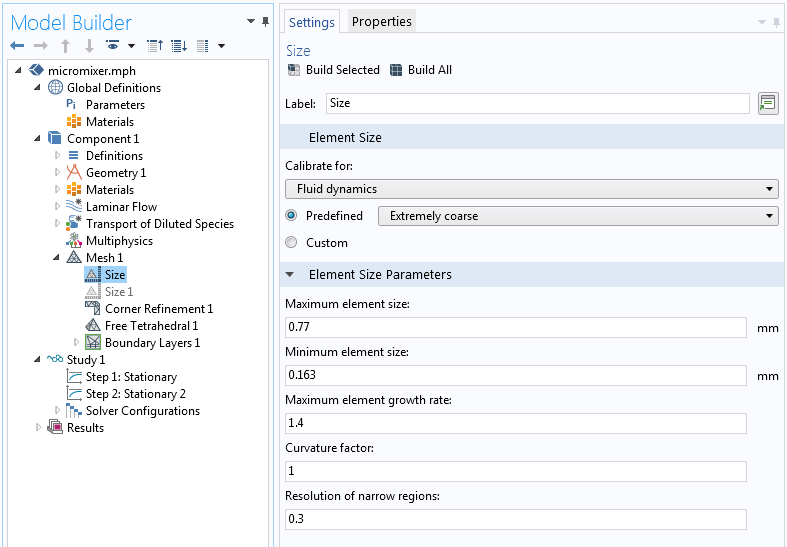

该模型的计算时间仅为几分钟。在之前的文章中，我们通过不求解稀物质传递部分来加快计算速度。本文示例，我们需要计算整个混合器的浓度曲线。为了能更快地运行计算，我们可以将预定义单元大小设置为超粗化。

在这个示例中，粗化网格的步骤是可选择的，即使不选择更改网格大小，后面也可以正常求解。

现在，让我们来看看如何使用参数化切面图和动画导出一系列图像，其中每个图像对应一个切面。

使用参数定位切面图

下图是模型库中已经求解的示例模型在 x 方向上 5 个不同 yz 平面的浓度切面默认图：

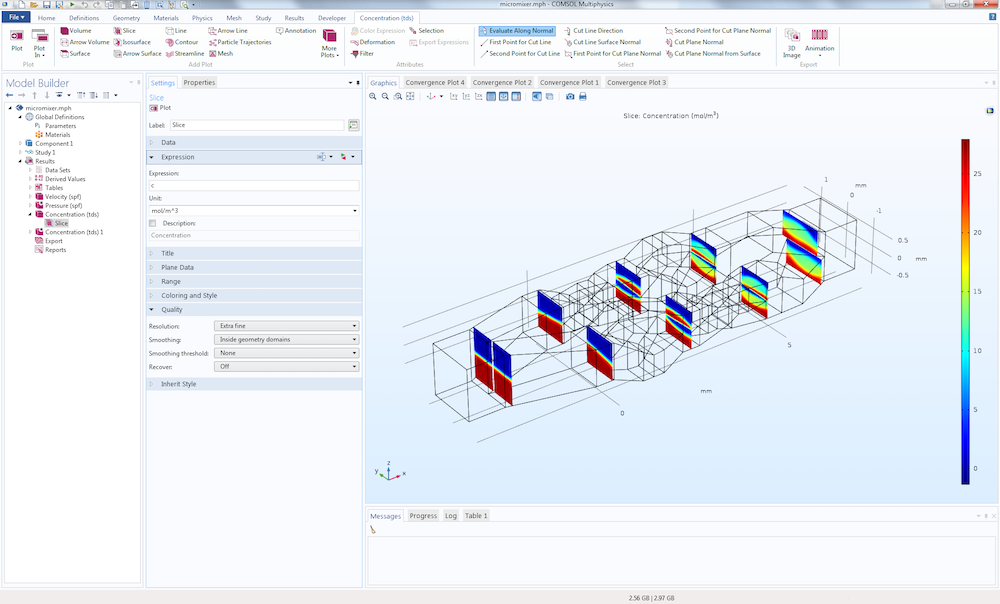

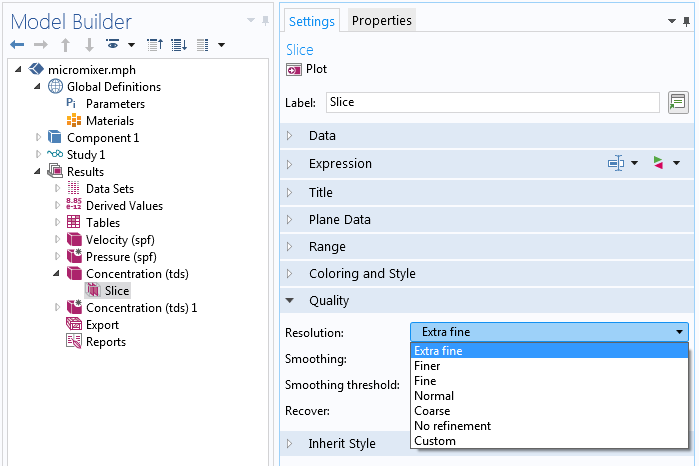

如下图所示，将质量分辨率设置为超细化，可以得到更清晰的视图。

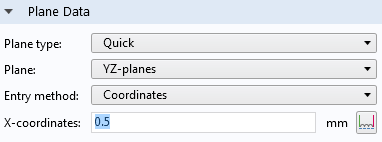

我们可以将平面数据定义方法更改为坐标，而不是浓度切面图中默认的 5 个均匀间隔的切面。例如，通过下图所示的设置可以生成 x 坐标在 0.5mm 的单个切面。

结果如下图所示：

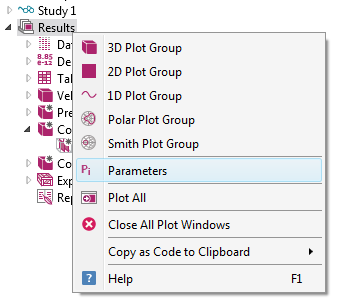

我们可以通过参数来参数化切面的位置。右键单击结果节点，然后选择参数。

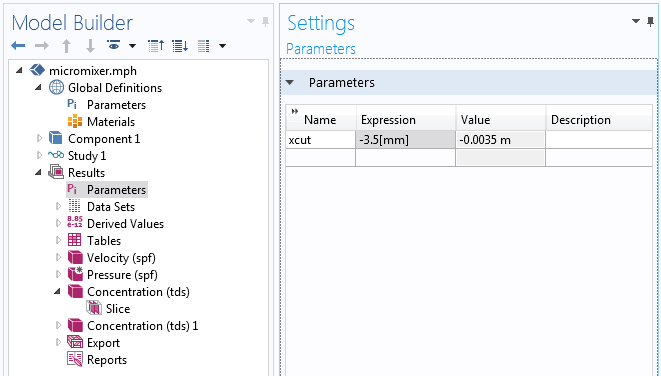

定义一个参数 xcut 值为 -3.5[mm]。（微通道在 x 轴的 -3.5mm~8mm 范围内变化。）

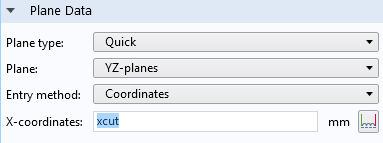

在平面数据部分中，在 x 坐标的编辑框中输入 xcut，设置切面绘图。

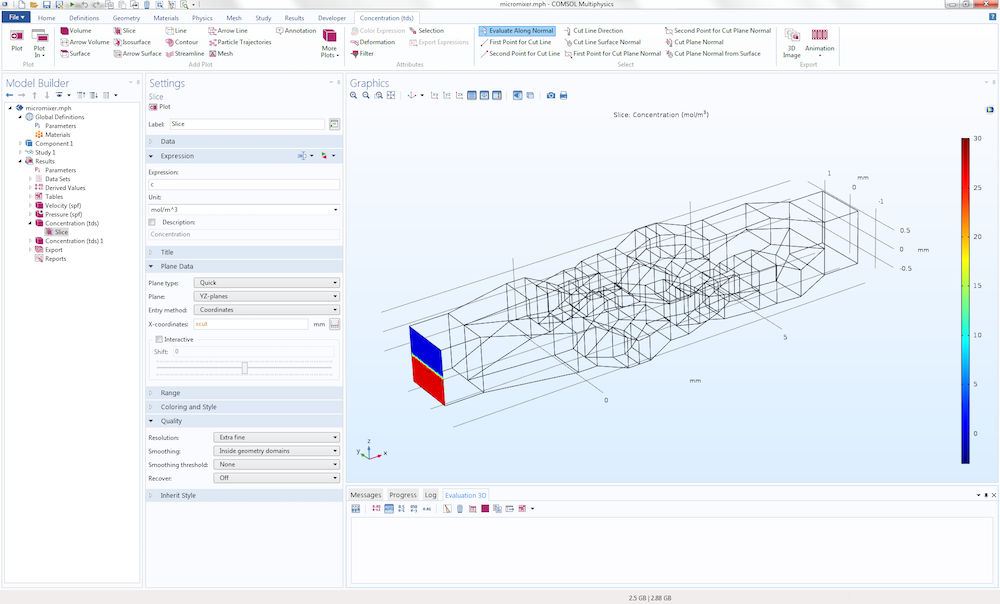

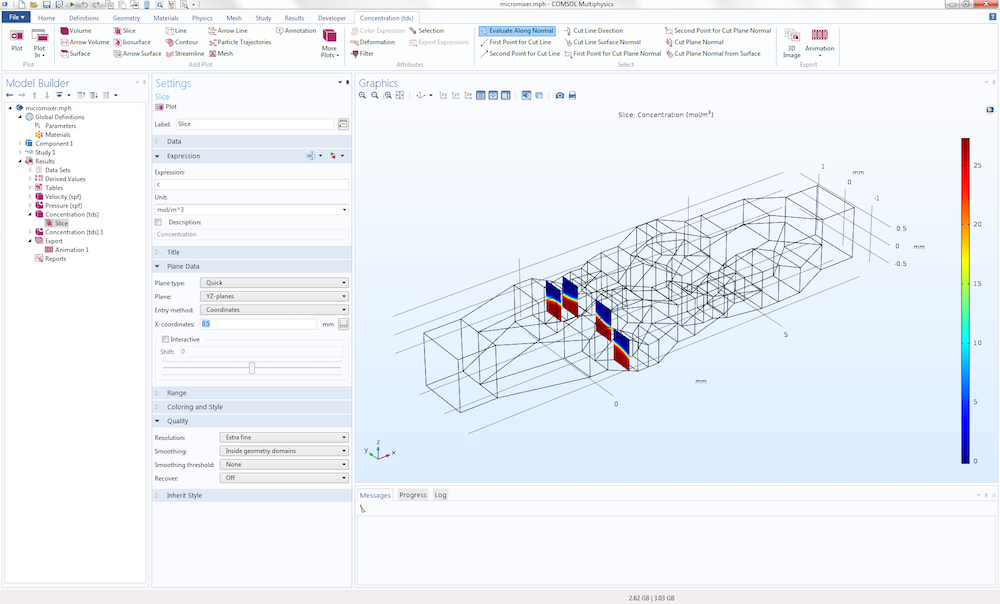

上述设置对应的切面图如下：

使用动画导出图像序列

如果要导出与不同切面位置的值对应的一系列图像，可以使用一个基于文件导出的动画来实现。

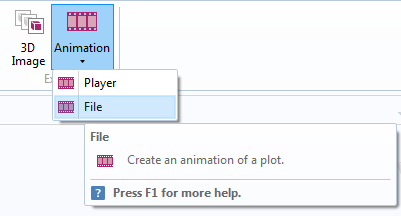

如下图所示，可以从功能区工具栏的动画菜单中选择文件生成动画。

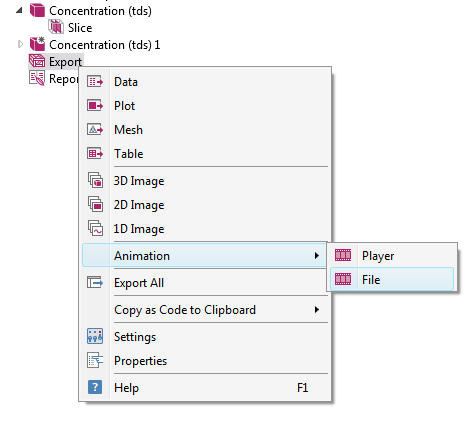

或者可以右键单击结果下的导出节点，然后选择动画 > 文件。

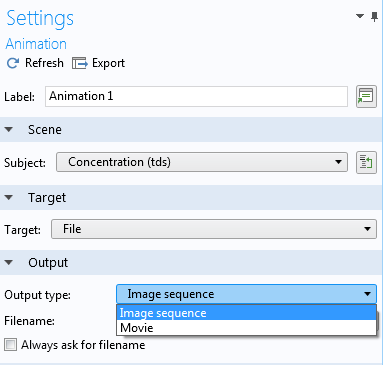

     在模型树动画节点的设置窗口中，选择图像序列作为输出类型。

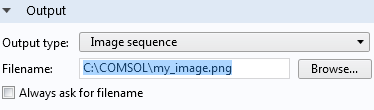

输入文件名，如 C:COMSOLmy_image.png，前提是系统中有一个文件夹 C:COMSOL，但也可以输入任何具有书写许可权的文件夹。

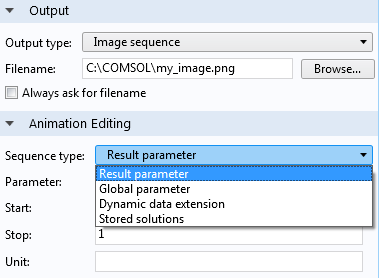

为了将导出的文件链接到参数 xcut，将序列类型更改为结果参数。这可以在动画编辑部分设置。

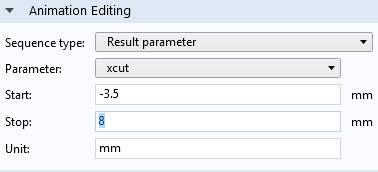

选择 xcut 作为参数，将起始值设置为 -3.5，停止值设置为 8，并将单位设置为 mm。

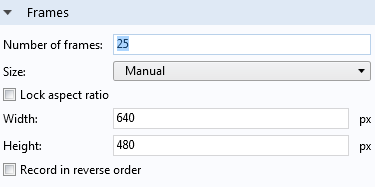

在动画的设置窗口顶部，单击导出开始生成图像。图像将获得与序列号相对应的后缀。在帧部分设置帧数或图像数。

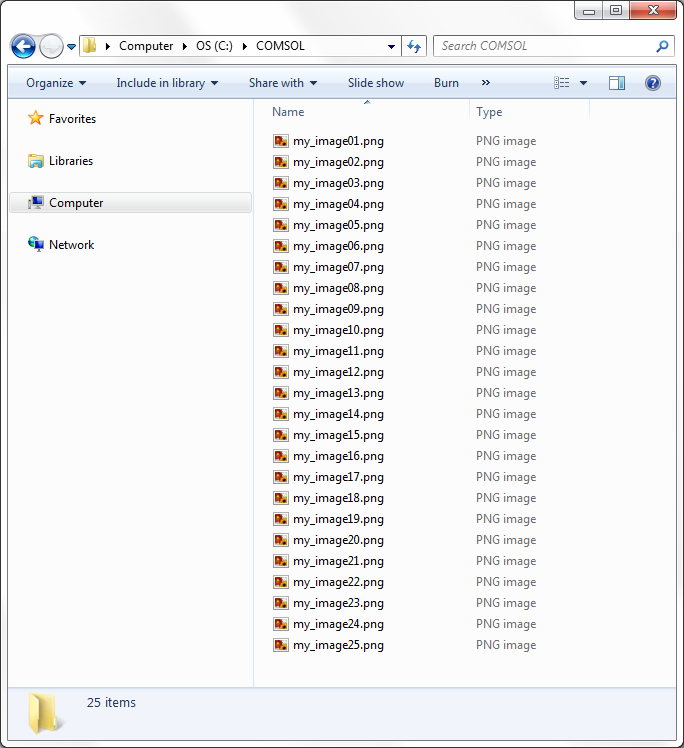

这样就会生成一系列图像，如下图所示。



…


求解模型后自动导出

现在，我们来看一下在 COMSOL Multiphysics 中求解模型后如何自动生成图像。

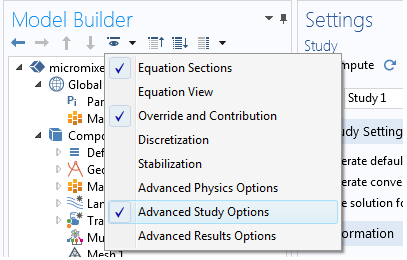

为了在研究节点定义一系列操作，我们可以启用高级研究选项。该选项位于模型开发器工具栏的菜单选项，单击“眼睛”符号可以查看菜单。

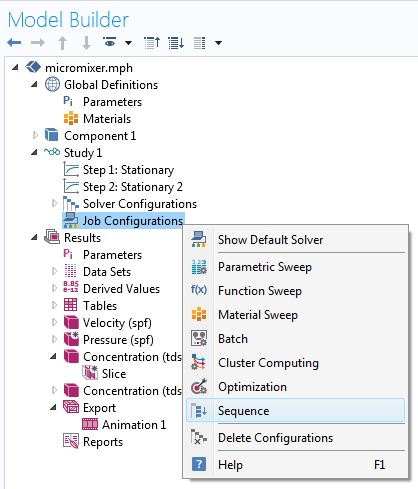

在出现的作业配置节点下，选择序列。我们在关于如何使用作业配置的文章中对此过程进行过描述。

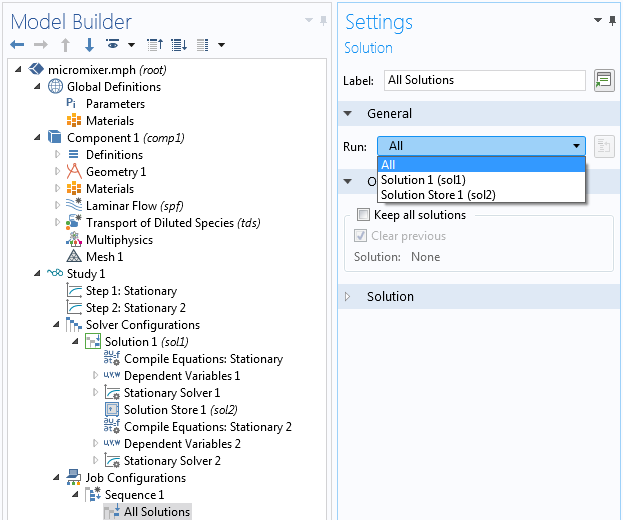

在求解方案的设置窗口中，选择全部，确保所有研究步骤都在运行。

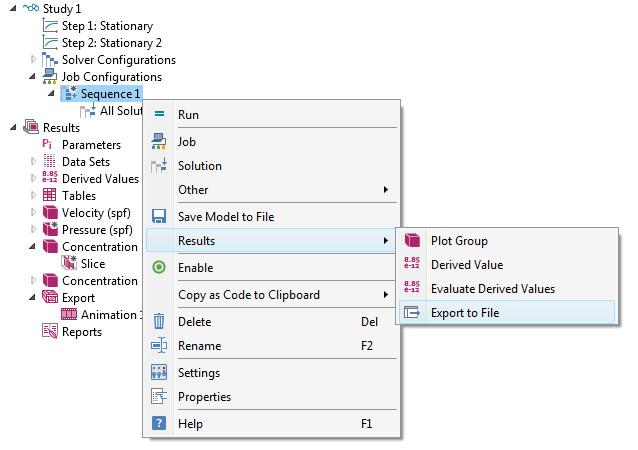

右键单击序列，然后选择结果 > 导出到文件。

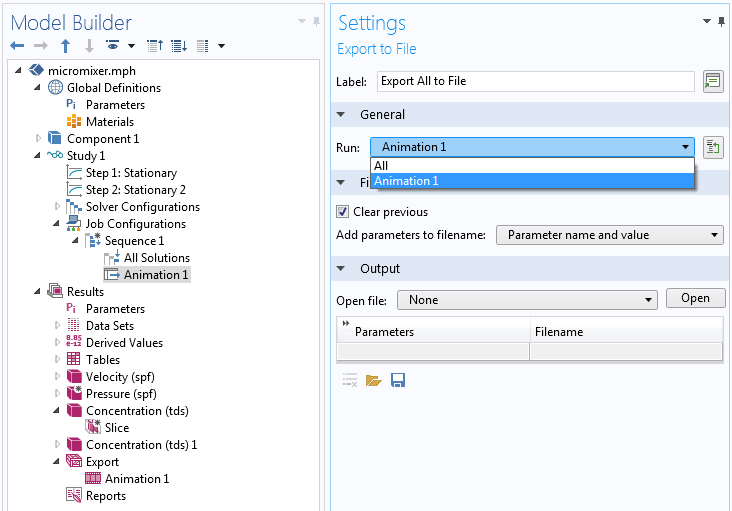

在导出到文件设置窗口，运行选项选择动画1。在这个简单的示例中，输出下仅有一个节点。我们也可以保留默认选项全部。

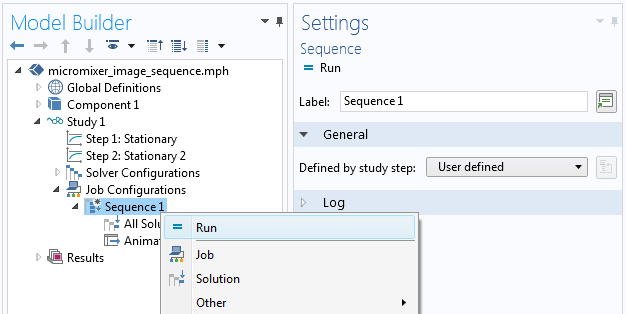

要使用序列求解，请右键单击并选择运行。或者，单击设置窗口顶部的运行按钮。

使用截面导出二维图像

上文我们使用导出操作生成了一系列三维图像。如果要为每个切面生成一系列二维图像该怎么操作？这可以使用一个参数化截面来实现。

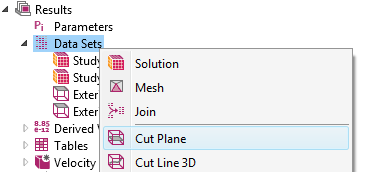

右键单击数据集节点，然后选择截面。

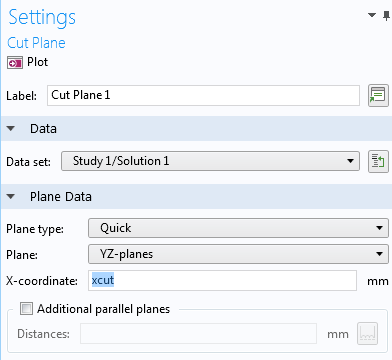

在截面的设置窗口中，输入 Xcut 作为 X 坐标。

已经存在的三维绘图组不能生成二维绘图，因此右键单击结果并选择二维绘图组。

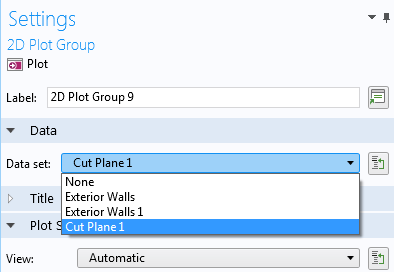

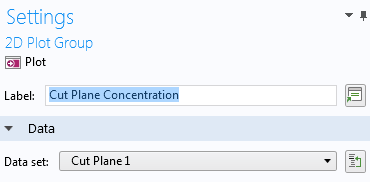

在二维绘图组的设置窗口中，选择截面1作为数据集。

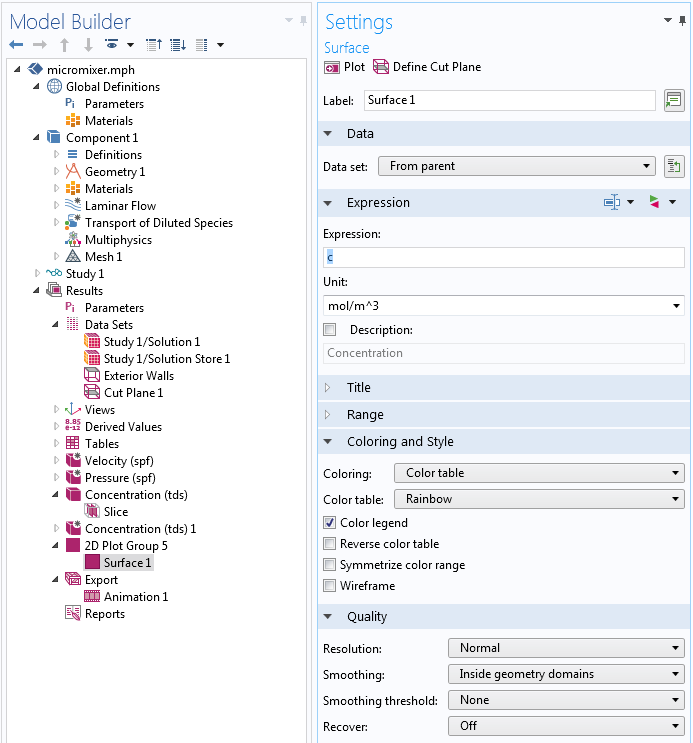

在二维绘图组下添加一个表面绘图节点，并将表达式更改为 c，对应于浓度。

要整理绘图组列表，请将二维绘图组的名称更改为 Cut Plane Concentration（截面浓度）。

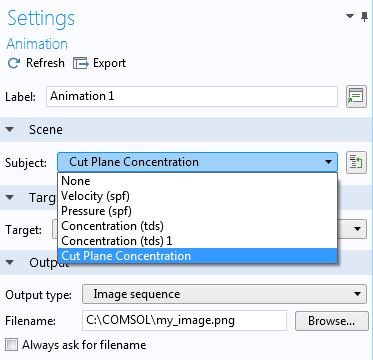

现在，转到模型树中的动画节点。在相应的设置窗口，将目标更改为 Cut Plane Concentration。

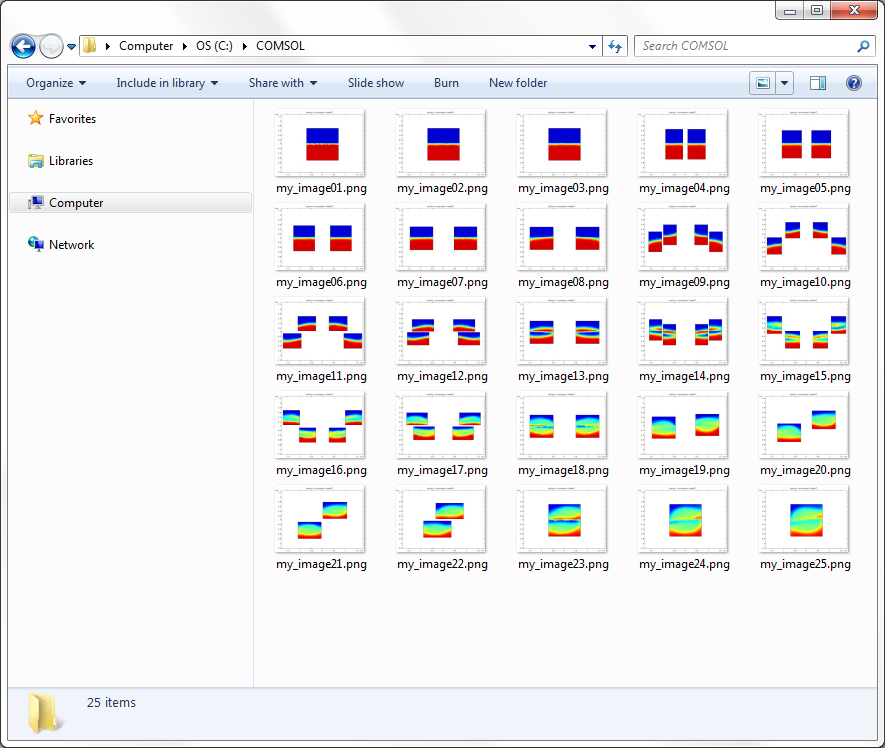

单击导出生成二维图像序列，如下图中的文件浏览器视图所示：

要使用 Windows® Explorer 获得此视图，请将视图更改为大图标。

与之前的示例一样，现在我们可以继续运行作业序列求解，然后自动生成图像集并将其保存到文件中。
