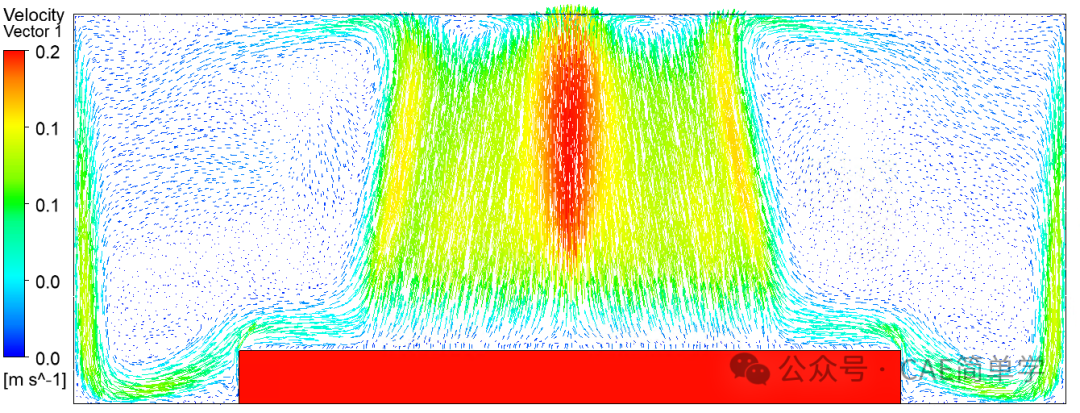

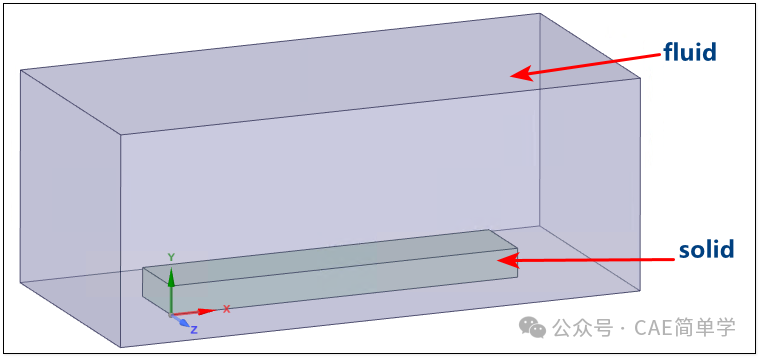

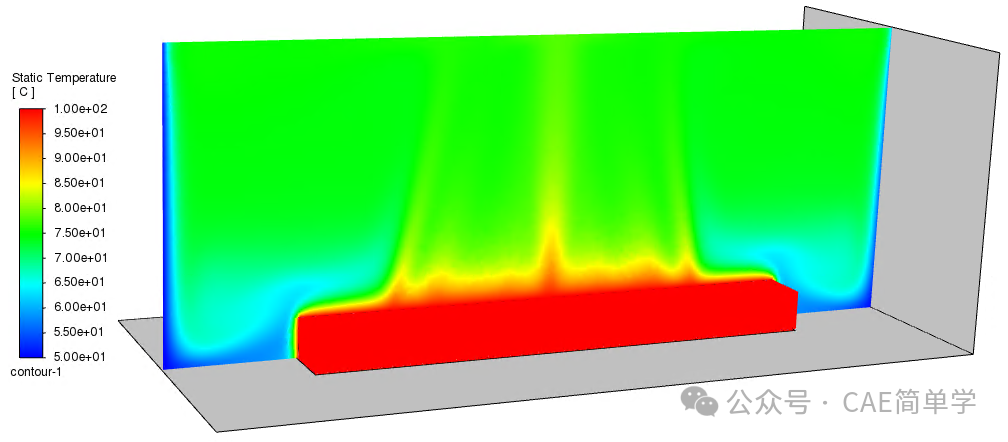

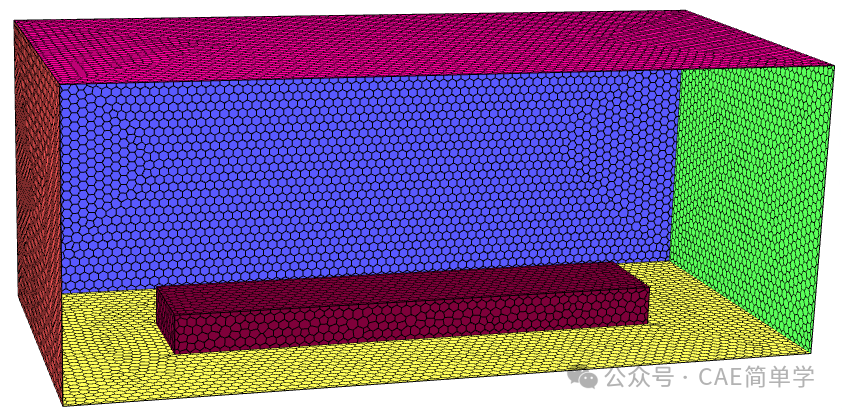

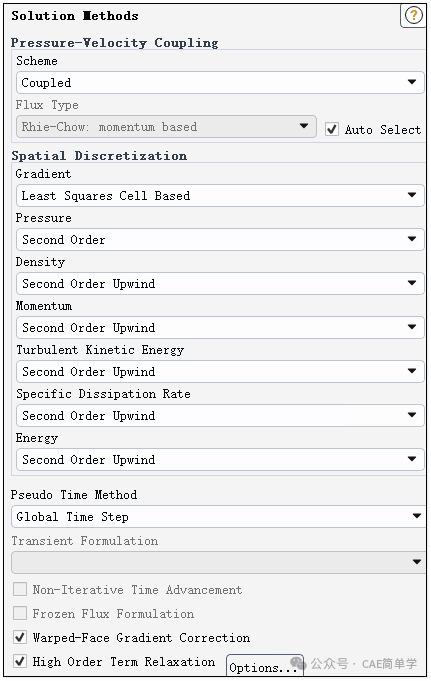

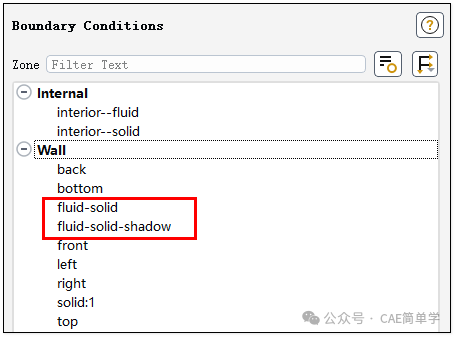

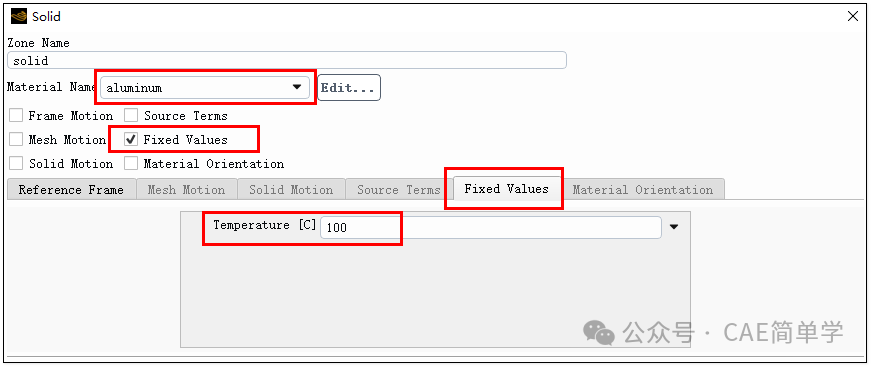

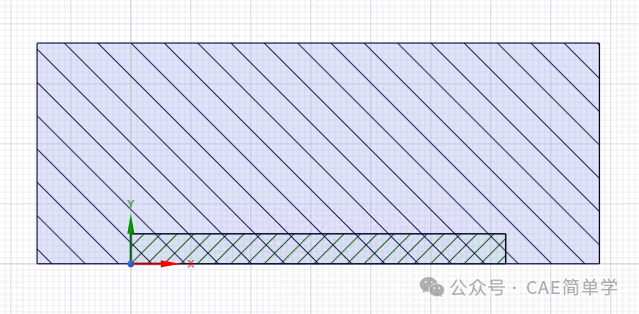

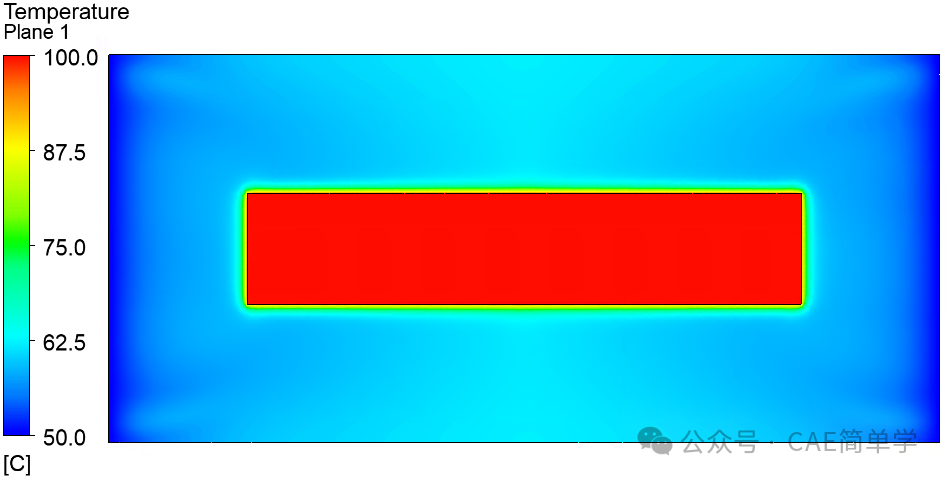

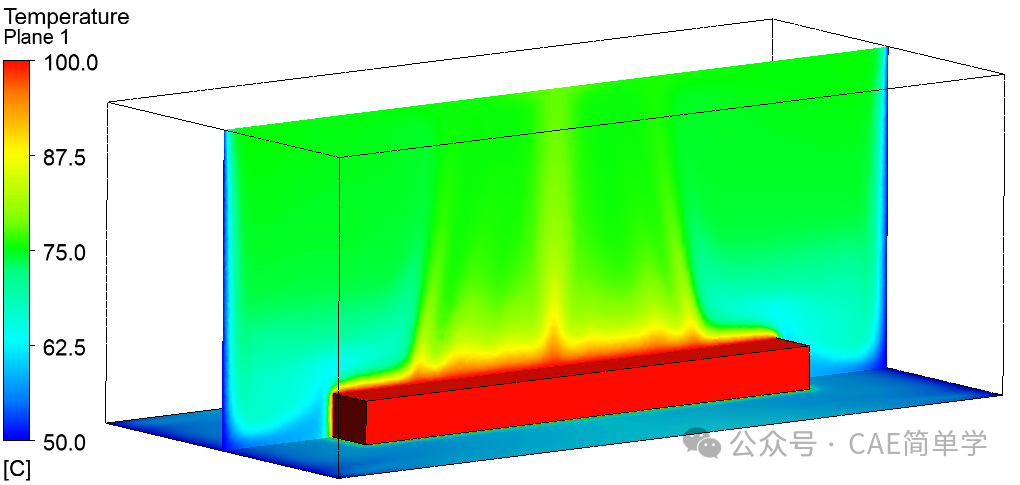

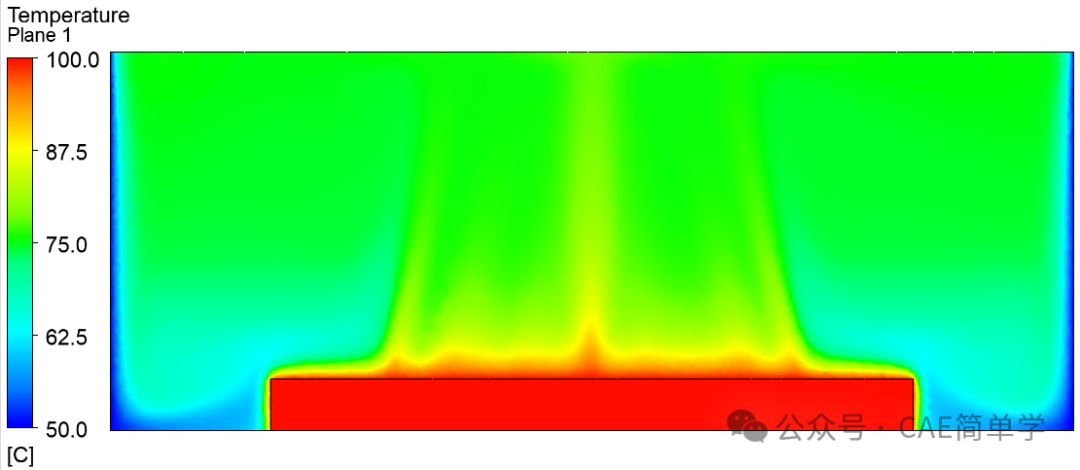

在Fluent中，可以对固体域使用Fixed values功能，对其设定一个固定不变的温度值，模拟其作为一个恒温的热源。开启 Fixed Values 后，该固体域不再计算导热，相邻固体之间热传导不会传入这个域；如果希望固体内部导热，不要用Fixed Values，改用面固定温度边界。对于耦合流体与固体的场景，流固之间共享拓扑，当固体开启Fixed Values之后，流固交界面会自动把这个固定温度传给流体侧。在这个案例中，使用SpaceClaim建立了一个固定模型solid，在它的外部有个流体域fluid，流固之间建立共享拓扑。通过剖面可以看到模型中存在流体与固体两部分模型，流固之间存在交界面。想要在Fluent中，将这个solid固体设定一个固定的温度，作为一个恒定的发热源，然后让流固之间进行传热，进而在流体域中进行自然对流的计算。模型网格在Fluent Meshing中划分，这里不再赘述。在Fluent中，开启重力加速度，同时，air的密度使用ideal gas。在Boundary中，可以看到流固之间的shadow面，用于流固之间的数据传递。在Solid中，设定其固体材料，这里使用默认的材料即可，开启Fixed Values功能，并设定其温度为100℃。在Solution Methods中，勾选Warped‑Face Gradient Correction，扭曲网格梯度修正，改善斜网格计算精度。同时勾选High Order Term Relaxation，高阶项松弛，抑制高阶离散带来的振荡，开启后二阶格式不容易发散。计算完成。固体模型保持100℃，紧贴固体表面有一层自然对流热边界层，温度在75‑87.5℃，离开边界层之后流体迅速降低到 60‑65℃，腔体远端流体约 50℃。热源上方温度升高，向上随距离衰减，流体域四周壁面温度偏低，冷空气沿四周向下回流。热固体表面加热附近空气，空气密度变小上浮，中间向上射流，两侧冷空气下沉回流，形成大环流。
